CY-300火检探头

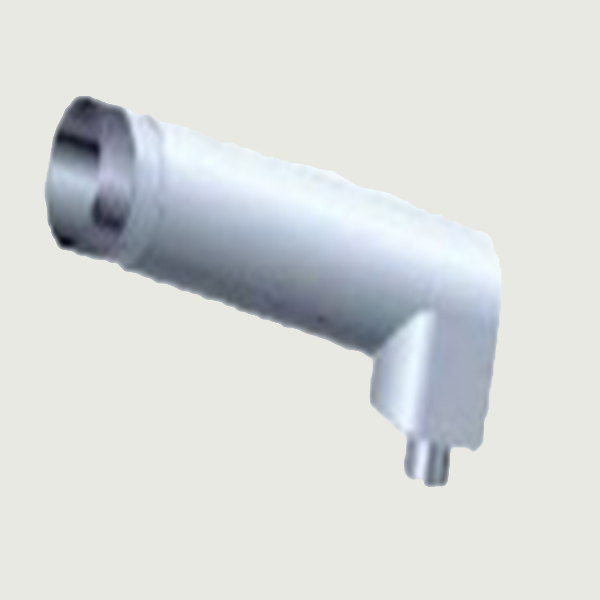

CY-300型火检探头
- 概述
CY-300型火检探头是一种经制造厂封装的装置, 属不可修理部件，它根据被观察燃烧器燃烧火焰的强度和频率的不同，产生与之成正比的交流信号，随后将信号通过四芯电缆传送至放大器。
CY-300型火检探头的主要部件是一个铁制盒，PIN型光电传感器和一个小印刷线路板，印刷线路板用于提供电源，并对光电传感器产生的信号进行放大。整个组件用环氧树脂封装。
CY-300型火检探头可E-500、E-510、PM-DR6101E、RM-DR6101E、RM-IDD等放大器配合使用。
1.1 机械技术要求
l 尺寸：1.75 x
l 重量：
l 安装螺纹：
l 观察角度（非限制性的）：120°
l 建议的观察角度：3-5°
l 运行温度：
l 冷却/密封风要求：10 scfm,
l 光谱响应：400 – 3300 nm
1.2 电气要求
l 输入电压：传感器偏置电压：+50 vdc，逻辑电压：+12 vdc。
l 输出电压：0.1 – 8.0 vac.
l 耗电: 最大0.12 vA
l 电缆: 四芯屏蔽电缆, 20 线规多股绞合线
l 最大电缆长度(火检至放大器的距离):
l 接头（闷头）：MS3112E10-6P
l 接头（电缆）：MS3116E10-6S
- 安全性
注意事项：安装和拆除CY-300探头时，应带上安全眼镜以防冷却风/密封风中的悬浮颗粒或因风箱气体正压而导致眼睛伤害。
3、安装
CY-300探头通常的安装方式有两种：“前墙安装”或者是直接瞄准安装，当直接瞄准安装有困难的时候可使用光纤来瞄准。通常炽焰公司会根据具体项目的需要，随火检探头一起发运某些安装火检的设备。
CY-300火检探头在锅炉上的安装位置通常处于受辐射和导热最小的地方。在某些情况下，另外提供冷却风。为便于维修，通常的安装方法是使用一个球阀（对于前墙安装来说）或一个“快装接头”（对于使用光纤的应用）和一个用于四芯电缆的支撑架。在有冷却风的情况下，可不使用电缆支架。
4、调试
调试之前，应阅读全部安装说明。
4.1 初始检查
1、 检查接入CY-300探头的电压等级，检查时应断开四芯电缆：引脚A至引脚B的电压为±50vdc，引脚C至引脚B的电压为±12vdc。
注：由于探头放大器有“Blind”指令存在，+50 vdc可能不存在。检查电压时去除该指令。
2、 按以下步骤检验火检探头的运行：
a、 将安装的CY-300探头拆下。
b、 将探头与四芯电缆连接。
c、 在距探头感光元件1
d、 用数字电压表或示波器测量火检放大器输入接线端子上的信号，峰
间信号应为 0.1vac – 8.0 vac.
e、 遮住探头感光元件，检验信号是否消失。
3、 检查以后，将系统复原至通常结构状态。
4.2 运行检验
1、 在燃烧器投运的情况下，检验火检放大器的输入信号。
2、 按照服务手册调整放大器。
5、 运行
CY-300探头的运行是瞄准燃烧器主燃烧区域的，火焰发射的辐射能量或是通过一根直管或是通过绕性光纤传送到探头感光元件的表面来观察的，接收到辐射能的CY-300探头中硫化铅光敏元件的偏置电压为+50 vdc。由于火焰辐射强度有增减，硫化铅感光胶层的电阻也会随之变化，该电阻的变化反过来产生一个与火焰辐射能变化量和变化率成正比的交流电压输出信号。
该信号通过四芯屏蔽电缆传送至火检放大器。CY-300探头输出信号的大小完全取决于燃烧器和所瞄准的主燃烧区域的火焰辐射能量。火检探头的输出不会受到电子线路的影响。
