外导管组件

一种经济型火焰检测光纤保护导管

技术领域

本实用新型涉及火焰检测技术领域，特别涉及一种通过光纤传输光束到火焰检测器的对光纤进行保护的光纤保护导管。

背景技术

光纤在采集光束时，由于锅炉中燃料燃烧时产生的大量辐射热以及光纤固定部件对光纤的传导热，易造成光纤脱胶、烧毁或光纤通光率下降等现象，导致火焰检测器产生无火信号而最终锅炉停炉，给电厂造成严重损失。同时，由于光纤自身成本也比较高，因此，有效的保护光纤，延长光纤使用寿命，采用合理的结构，维护方便导管是非常必要的。然而，目前正在使用保护光纤的导管，有两种情况：1、结构简单的导管，对光纤的冷却效果较差，很难保证光纤的正常使用；2、结构相对复杂的导管，虽然对光纤的冷却效果增加了稍许，对光纤的保护期限提高到1~2年，但是因结构复杂造成成本增加，而且在现场使用中维护极为不便。

发明内容

本实用新型的目的在于提供一种经济型火焰检测光纤保护导管，可以有效地保护光纤，降低成本；同时现场操作简单，便于维护，从而较好地解决光纤易损坏、现场维护复杂的问题。

为了实现上述目的，本实用新型的技术解决方案：

一种火焰检测光纤保护导管，供放置火焰检测光纤；包括，外导管、内导管、探头联结器；其中，外导管，其包括，定位管，其内壁沿长度方向设有凸起的支撑块，在一端设有挡圈；金属软管，一端与定位管对焊；延长管，一端与金属软管的另一端对焊；冷却风管联结器，其T型管结构，其T型管一端部设有一固定件，所述的延长管一端采用螺纹形式连接于该固定件内，另两端部分别连接端盖和冷却风管。内导管，插设于外导管内，其包括，光纤导向头，其为管体结构；石英垫片，安装于光纤导向头的一端部；定位螺母，设置于光纤导向头内；金属软管，其一端插设连接于光纤导向头内；延长管，一端与金属软管的另一端对焊；定位环，套设于延长管上，其外沿上设有一台阶，该台阶卡设于该外导管冷却风管联结器的T型管的管端，并由端盖固定限位；调节螺母，套设于延长管上，并与之螺纹连接；联结螺母，套设于延长管上，并与之螺纹连接，调节螺母一侧。探头联结器，套设内导管联结螺母外，并与之螺纹连接，该探头联结器为一管体结构，其内设一供光纤贯穿的腔体，腔体中还设有固定光纤端部的固定件。

进一步，所述的探头联结器腔体中固定光纤端部的固定件为自内壁向轴中心延伸形成，该固定件上开有供光纤固定的固定孔。

又，所述的探头联结器腔体中固定光纤端部的固定件为盖板，其上开有供光纤固定的固定孔。

所述的探头联结器腔体中固定光纤端部的固定件为一T型固定块，所述的探头联结器腔体内壁形成一台阶，该T型固定块的一端固定于该台阶上，其上开有供光纤固定的孔道。

另外，所述的冷却风管联结器T型管端部的一固定件焊接在T型管端部。

所述的定位环焊接在内导管上。

所述的内导管金属软管的一端插设螺纹连接于光纤导向头内。

本实用新型的优点在于，

本实用新型对光纤的保护采用外部冷却风来冷却的方式，而为了简化结构，导管分为内、外导管。将光纤固定在内导管之后整体穿入外导管中，并从外导管引入冷却风，对内导管和光纤进行冷却，将对光纤的保护期限提高至4~5年；另外，为了便于拆卸同时不让光纤损坏，对与光纤紧密接触部分也做了结构上的调整，在拆卸时光纤不做旋转，以防止光纤扭断；为了降低成本，根据实际工矿需要，对导管的延长管以后材料由不锈钢改为碳钢，其成本与原有导管相比下降了约1/4。

三、绕性光纤组件及冷却风软管

绕性光纤组件一般安装在锅炉的二次风箱内，锅炉燃烧器燃烧产生的红外线/紫外线通过绕性光纤组件的光纤传递到火检探头，绕性光纤组件包括外导管组件、内导管组件、安装管组件。

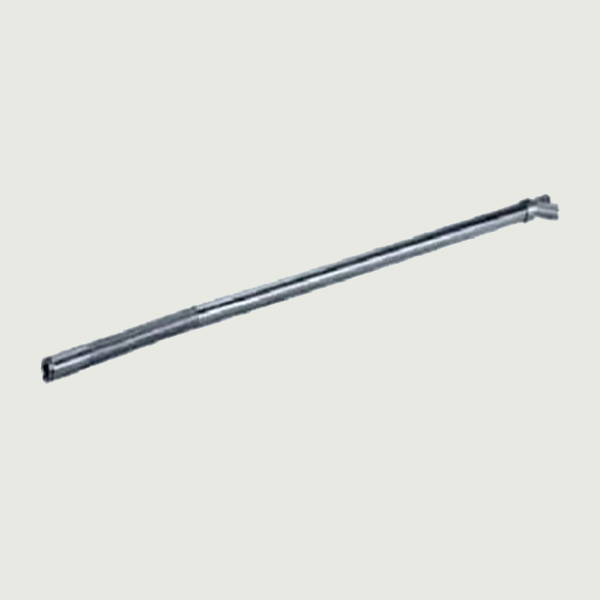

外导管组件固定在风箱内。该组件由金属软管、硬导管等组成。外导管组件前端以焊接在燃烧器的喷口上，后端固定在安装管组件内。安装管组件焊接在风箱或燃烧器面板上。

内导管组件在使用时插入外导管组件中，由光导纤维、金属软管、导管、螺母等组成。

上海炽焰公司新型导管存在以下先进性：

A、采用获得专利的双重冷却技术，对导管和光纤进行多方位全面冷却。

B、提高导管前端头石英镜片组件的耐温等级，使其耐温值增高到1200℃。

C、双重冷却设计，更好的降低光纤温度,提高使用寿命。

D、导管和光纤安装、维护简单方便。

光纤耐温达到450℃，内导管光纤前端有耐温达到1200℃以上的石英镜头，在冷却风系统正常运行的情况下，火检内导管组件耐温度不低于450℃，二次风温一般低于350℃，因此内导管组件的使用寿命得到保证。
